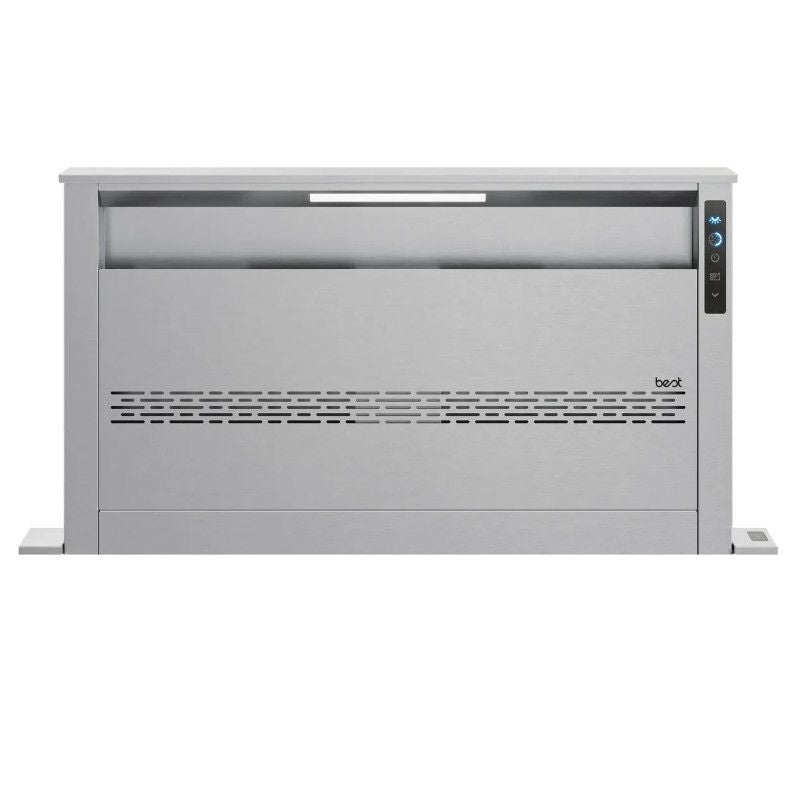

【設計事務所向け】Best CATTURA D49M30SB ダウンドラフトレンジフード｜8インチ丸ダクト対応・PF6内部ブロワー対応

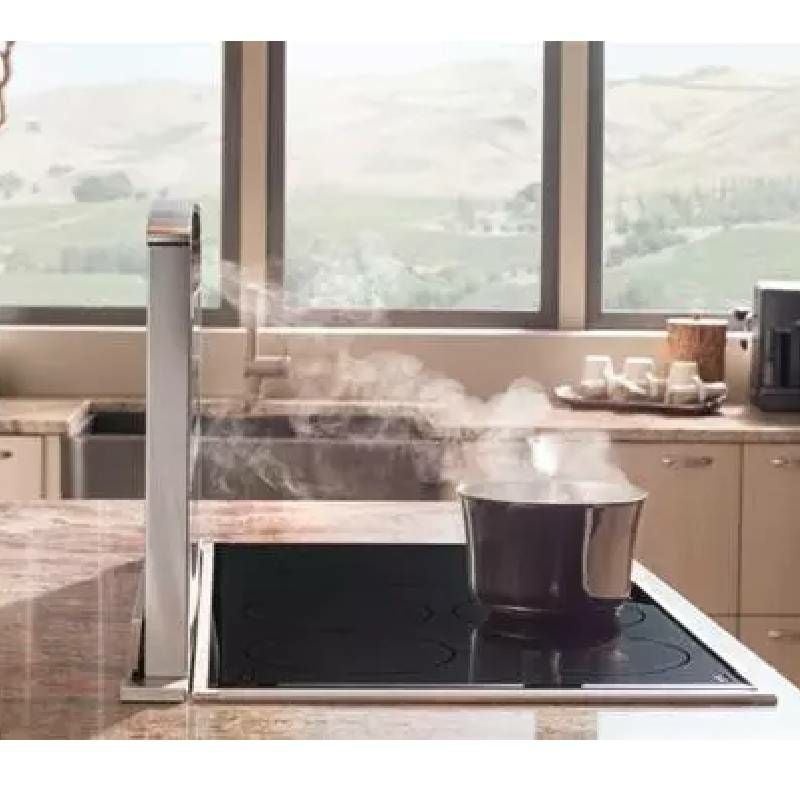

天井フードを設けず、視界を遮らないキッチン設計へ。
調理時のみ立ち上がるダウンドラフト方式により、
アイランドキッチンでも美観を損なわず換気性能を確保します。
主な特徴
- 8インチ丸ダクト仕様
- PF6（600CFM）内部ブロワー対応（別売）
- 120VAC / 60Hz
- チムニー上昇18インチ
- 304ステンレス採用
- Heat Sentry 過熱時自動調整

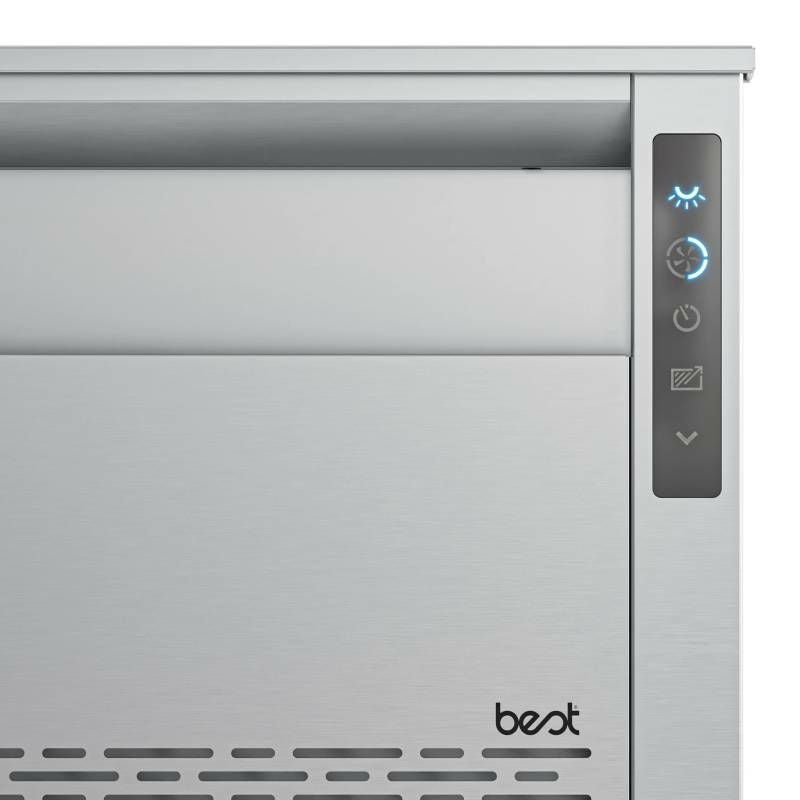

- 4段階タッチ操作 / ディレイオフ機能
設計・施工の方へ（最重要）
ダクト条件について
本機およびPF6内部ブロワーは
8インチ（約200mm）丸ダクト前提の設計です。
6インチ（約150mm）ダクトでは性能保証ができません。
設置前に必ず既存ダクト径をご確認ください。
施工前 必須確認事項
- 既存ダクト径：8インチ確保可否
- 排気ルート：最短距離・曲がり最小で設計可能か
- キャビネット奥行：24〜30インチ確保
- 120V電源確保
- 点検口スペース確保
ブロワー構成（別売）

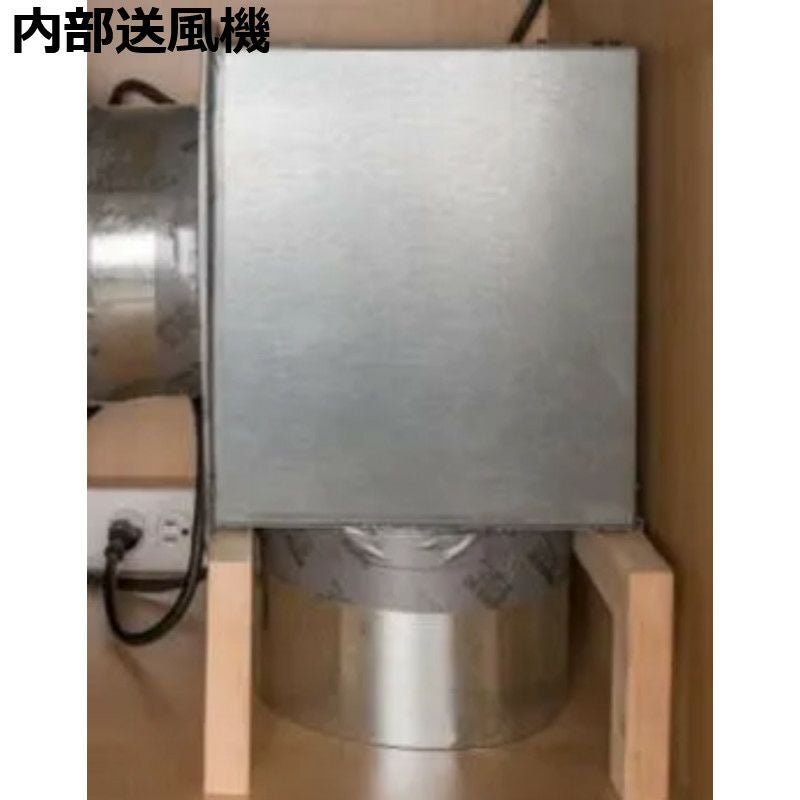

- PF6 Flex Blower（600CFM）

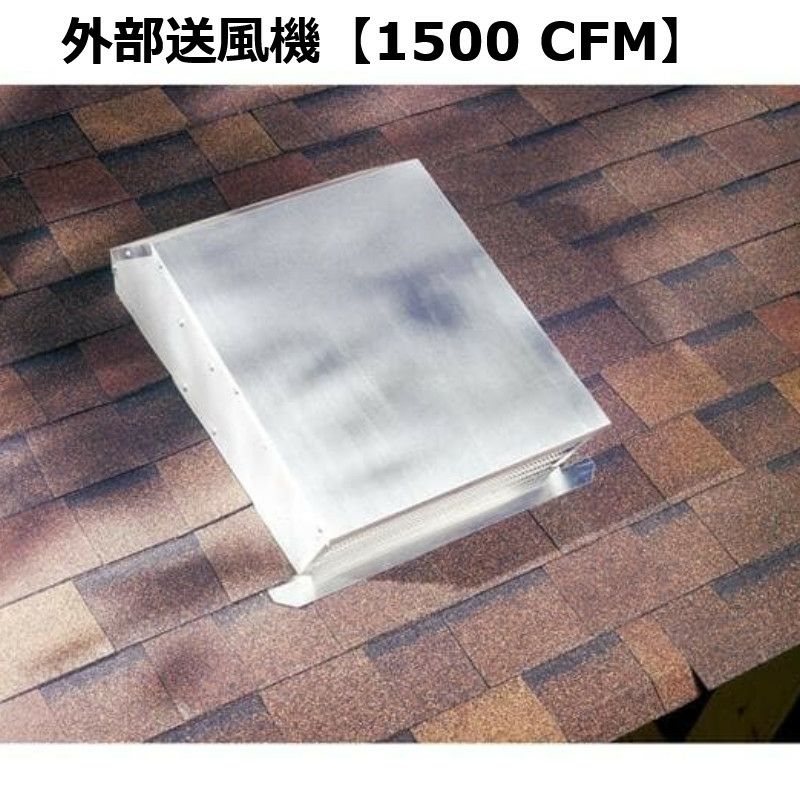

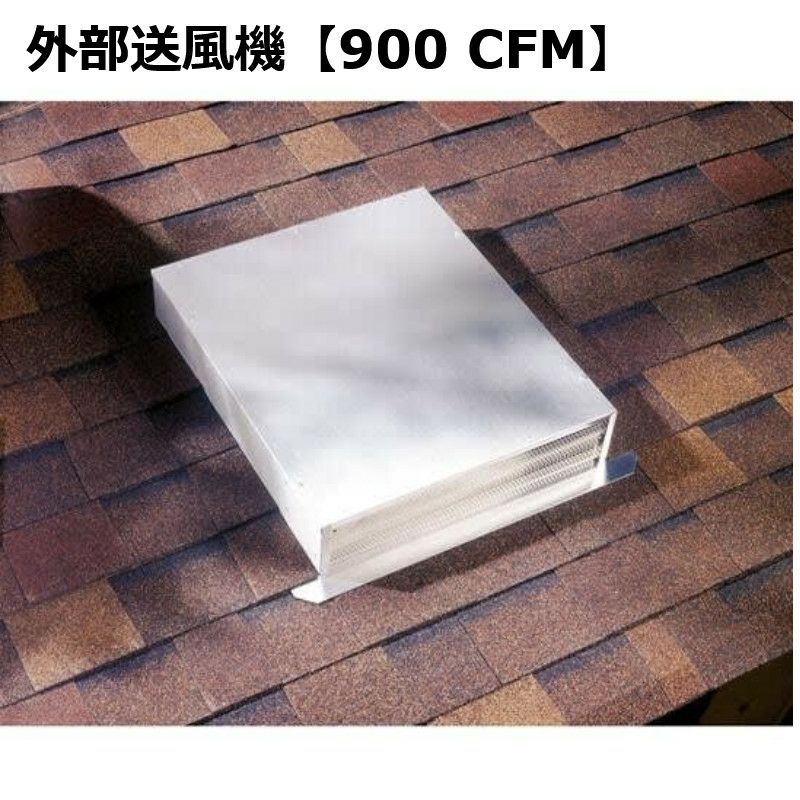

- 外部／インラインブロワー構成も選択可
- 現場条件に応じて最適構成をご案内します
主な仕様
- モデル：D49M30SB
- 電源：120VAC / 60Hz
- 定格電流：3.2A
- ダクト：8インチ丸
- チムニー上昇：18インチ
- 素材：304ステンレス
※詳細寸法・開口は施工前に必ず図面をご確認ください。
よくあるご質問
Q. 6インチで使用できますか？
原則不可です。本機は8インチ丸ダクト前提となります。
Q. 設置工事は依頼できますか？
本体輸入手配のみ承ります。施工はお客様側でご手配ください。
Q. 交換案件でも対応可能ですか？
既存ダクトが8インチであれば交換可能なケースがあります。
設置可否の事前確認（無料）
現場条件により可否が変わります。
図面または既存機種写真をご送付いただければ、設置可否と構成をご案内します。
図面を送って設置可否を確認する
※レンジフードの場合：既存ダクト径（8インチ確保可否）をご記載ください。
なぜ8インチ丸ダクトが必要なのか
ダウンドラフトは「下方向へ引く」構造のため、通常の壁付けレンジフードよりも
空気抵抗の影響を受けやすい設備です。
6インチダクトでは風量損失が大きく、本来のCFM性能を発揮できません。
8インチ丸ダクトを確保することで、吸引力の安定／排気音の低減／油煙逆流リスクの低減が期待できます。
床厚を抑えられる理由

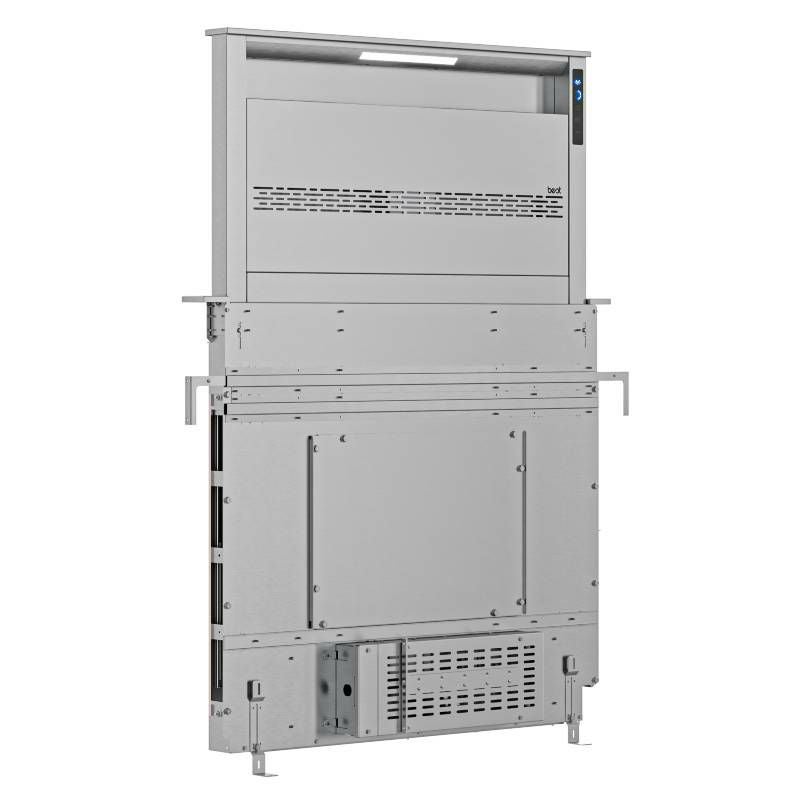

CATTURAはキャビネット内収納型のダウンドラフト構造のため、天井ダクトスペースを必要としません。
特にアイランドキッチンや吹き抜け設計では、上部にフードを設けないことで設計自由度が向上します。
さらにPF6内部ブロワー構成を選択することで、外部大型ブロワー設置が不要になり、
構造制約を最小限に抑えやすくなります。
なぜこの設備は採用され続けているのか
- 天井にフードを作りたくない設計案件が増えている
- 高級住宅でのアイランド比率が上昇している
- 海外製レンジとの組み合わせ需要がある
- ダウンドラフトの選択肢が日本に少ない
この4つが重なり、設計段階で候補に上がりやすい設備になっています。
